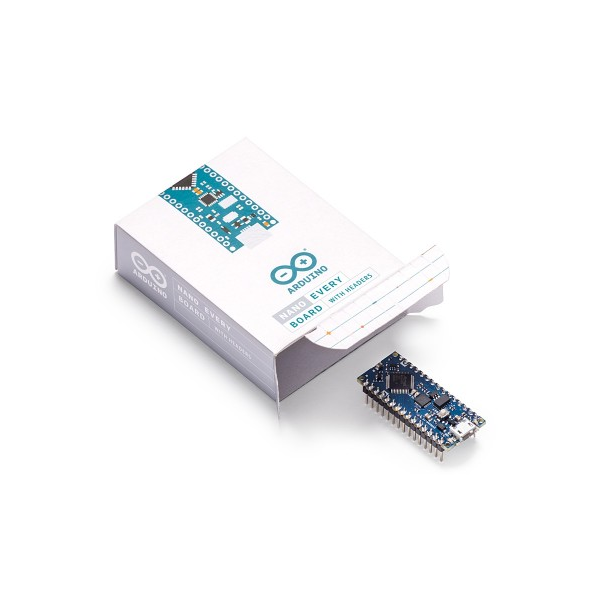

Arduino NANO Every with headers mounted

Pošalji prijatelju

Dijeli na Facebooku

Odstrani ovaj proizvod iz najdražih proizvoda
Dodaj ovaj proizvod u najdraže proizvode

Arduino NANO EVERY je najmanja mikrokontrolerska pločica, idealna za izradu jednostavnijih projekata ili za kontrolu manjih dijelova većih projekata.

Više detalja...

‹ ›

Prikaži sve slike

21,30 €

160,48 HRK

SKU: ABX00033

Količina:

Proizvod nije dodan

Secure payment

Opis proizvoda
Tehničke specifikacije
Zona preuzimanja
Često postavljana pitanja

Pregled

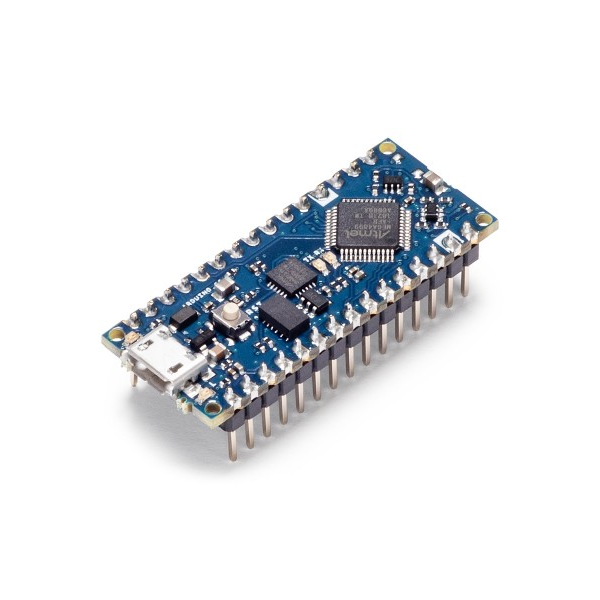

Arduino Nano Every je pločica namijenjena za projekte koji zahtijevaju malu jednostavnu mikrokontrolersku pločicu. Nano Every je posebno prikladan za jednostavnije projekte u području robotike, elektroničke glazbene instrumente i općenito za kontrolu manjih dijelova većih projekata.

Arduino Nano Every je unaprijeđena tradicionalna Arduino Nano pločica, ali ima puno moćniji procesor - ATMega4089 (podatkovni list). Pločica omogućuje rad na većim programima nego kod Arduino Uno-a (ima 50% više programske memorije) i s puno više varijabli (RAM je 200% veći).

Arduino Nano Every temelji se na ATMega4809 mikrokontroleru.

Mikrokontroler: ATMega4809 (podatkovni list)
Radni napon: 5V
Ulazni napon (granica): 21V
DC struja po I / O Pinu: 20 mA
DC struja za 3,3 V Pin: 50 mA
Brzina sata: 20MHz
CPU Flash memorija: 48 KB (ATMega4809)
SRAM: 6KB (ATMega4809)
EEPROM: 256bajt (ATMega4809)
PWM igle: 5 (D3, D5, D6, D9, D10)
UART: 1
SPI: 1
I2C: 1
Analogni ulazni pinovi: 8 (ADC 10 bitni)
Analogni izlazi: samo preko PWM (bez DAC-a)
Vanjski prekidi: svi digitalni pinovi
LED_BUILTIN: 13
USB: Koristi ATSAMD11D14A (list s podacima)
Duljina: 45 mm
Širina: 18 mm
Težina: 5 gr (s utorima)

ARDUINO NANO EVERY SHEMATSKI PRIKAZ

EAGLE DATOTEKE ZIP

ATMEGA4809 podatkovni list

UPUTE ZA KORIŠTENJE ARDUINO PROIZVODA

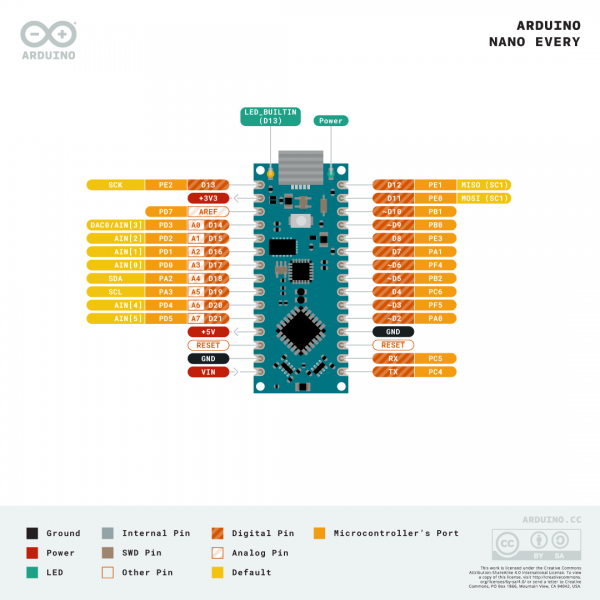

Baterije, Pinovi i LED

Baterije: Nano Every nema priključak za bateriju niti punjač. Možete spojiti vanjsku bateriju po vašoj želji sve dok poštujete ograničenja napona na pločici.
Vin: Ovaj se pin može koristiti za napajanje pločice s istosmjernim naponom. Ako se napaja preko ovog pina, USB izvor napajanja će biti isključen. Ovaj pin je INPUT (ulaz). Poštujte ograničenja napona kako biste osigurali ispravnu funkcionalnost pločice.
5V: Ovaj pin izvodi 5V s pločice kada se napaja iz USB priključka ili s VIN pina na pločici.
3.3V: Ovaj pin izvodi 3.3V preko ugrađenog regulatora napona.
LED uključena: Ova LE dioda povezana je na 5V ulaz pomoću USB-a ili VIN-a.
